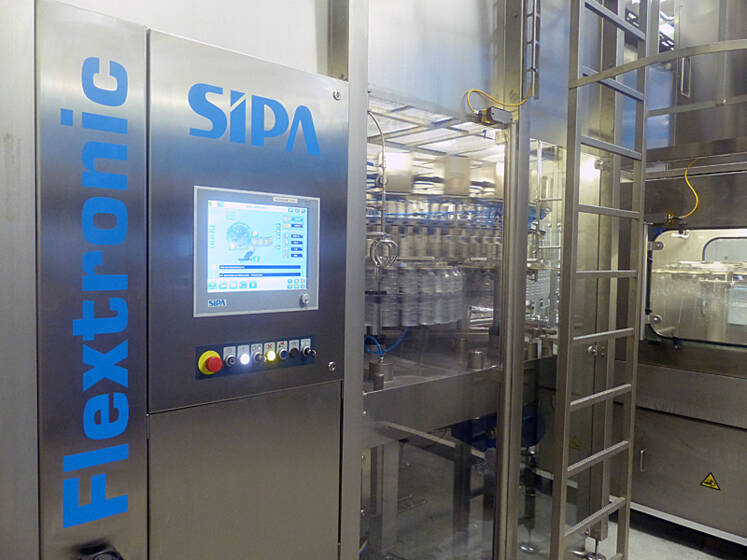

FLEXTRONIC
Gama modular de monobloques de llenado electrónicos y volumétricos
Una nueva plataforma modular extremadamente flexible e innovadora que eleva los estándares tecnológicos de Sipa a los más altos niveles disponibles hoy en el mercado.
Aprovechando la modularidad de todos los elementos de la plataforma y combinando la válvula de llenado más adecuada, es posible encontrar la solución que se adapta mejor a las necesidades más diversas en el mundo del embotellado. En particular, la posibilidad de poder llenar varios productos con la misma línea fue uno de los objetivos que nos guió en el diseño de la plataforma FLEXTRONIC.

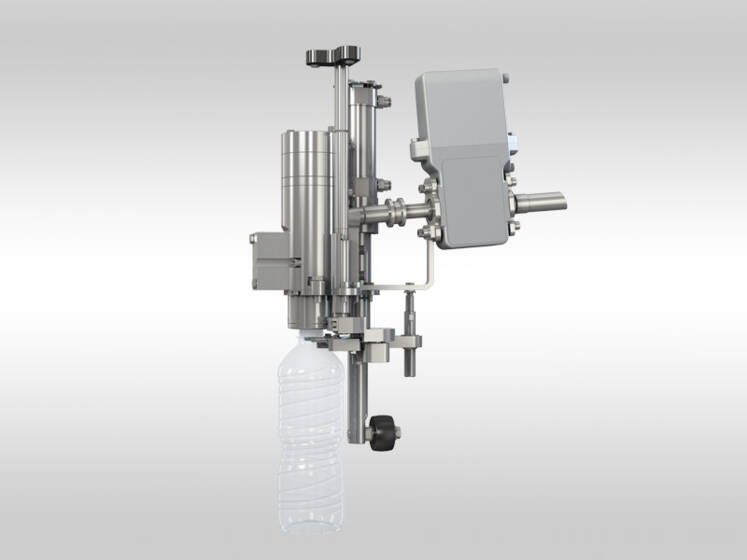

Paralelamente han sido desarrolladas las nuevas válvulas de llenado en versión EVO, creadas para ser perfectamente integradas e intercambiables en esta nueva plataforma.
La gama tiene la capacidad de trabajar con varias soluciones de alimentación de producto:
- de mixer/carbonatador
- de pasteurizador
- de tanque externo
- de tanque central a bordo de la máquina
Características principales:
- Grandísima flexibilidad: válvulas multiproducto permiten tratar en la misma línea productos sin gas, con gas y hot fill con y sin pulpas.
- Gran precisión de producto embotellado.
- Soluciones optimizadas para botella livianas de última generación.
- Inserción/desinserción automática de las falsas botellas.
- Posible configuración XFILL.
- Tiempos de cambio de formato reducidos.
- Válvulas fabricadas completamente en acero inox AISI 316.
- Llenadoras idóneas para trabajar con productos sensibles (por ejemplo bebidas con gas sin conservantes a 18°C).

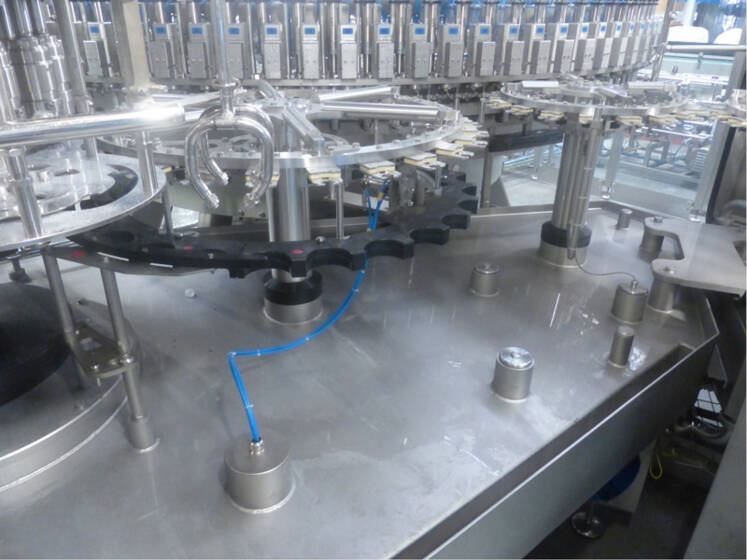

Principales características y configuraciones de la gama
- Tanque externo o central (en caso de productos con pulpas).
- Válvula con caudalímetro magnético para la definición del contenido en botella.
- Bancada con drenaje completamente en acero inox 304.
- Sin boquilla de llenado.
- Tiempos de cambio de formato reducidos.
- Simple gestión operativa a través de la selección de los diferentes productos/formatos directamente desde el panel del operador.
- Transferencia de botellas de PET por el cuello sin ninguna necesidad de regulación de la altura del monobloque.

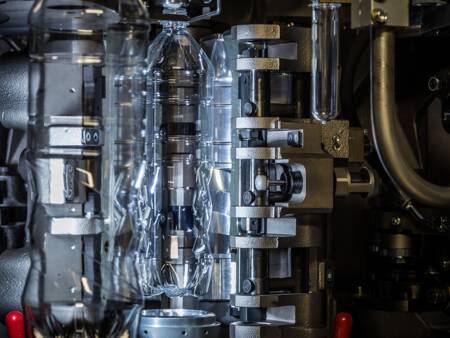

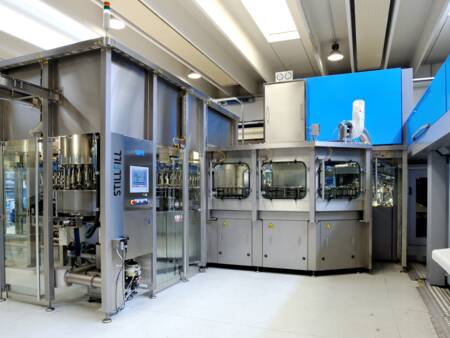

- Configurable en versión Sincro Bloc para una solución integrada de soplado – llenado - tapado
- Cabina con control de contaminación y esterilización de tapas, disponible de manera opcional para aumentar los estándares de higiene
- Válvulas sumamente fáciles de limpiar, son ideales para la configuración de monobloques para llenado en frío en condiciones Ultra Clean de productos sensibles.
- Todas las configuraciones pueden venir equipadas con aislador microbiológico, minimizando el ambiente de llenado entorno al envase.
- Desviación tipo remolino sin deflector (swirling device) para versiones con contacto entre válvula y botella.
- Elevada precisión del contenido (sin cambio formato).
- Velocidad de llenado regulable para trabajar con productos espumosos.
- Inserción automática de falsas botellas.
- Descompresión canalizada.
- El aire de la botella no queda en contacto con el circuito de alimentación del producto.
- Todas las partes en contacto con el producto son de acero inox AISI 316L (opcional).
- Cambio rápido para cuellos y botellas con diámetros diferentes.
- Presurización "seca".
- Acceso simplificado para la manutención de la motorización y del colector.
- Gestión de los componentes electro/neumáticos de última generación por PC industrial.

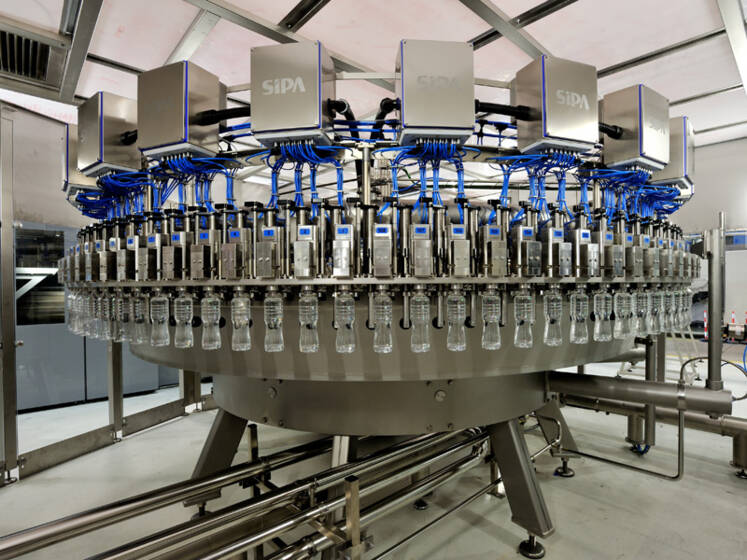

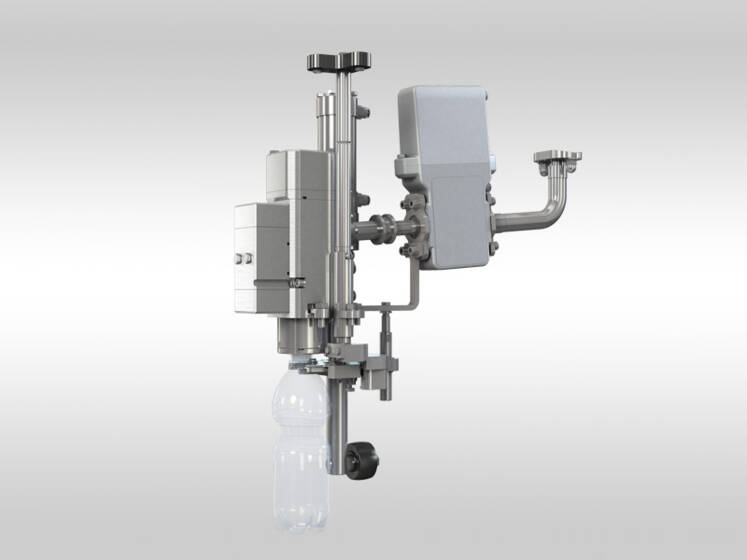

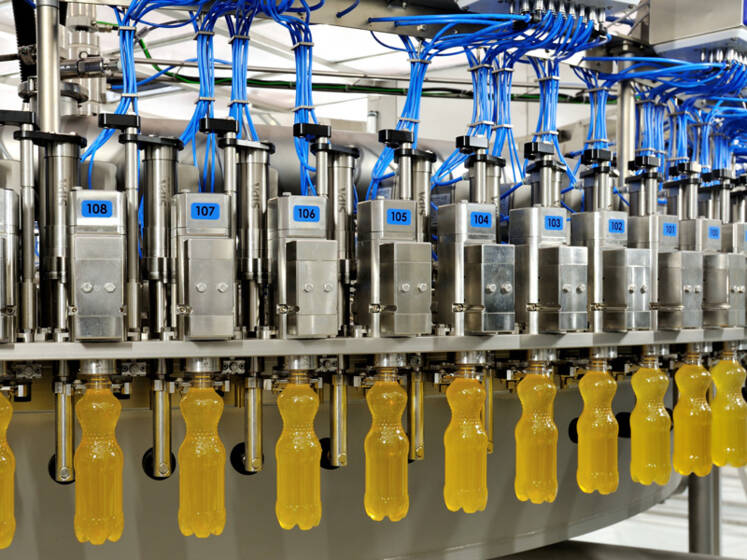

Es una llenadora electrónica volumétrica isobárica para el embotellado de productos sin gas y con gas en botella de PET.
Esta es la configuración más completa, equipada con una válvula de contacto “multiproducto” extremamente flexible: se pueden tratar en la misma línea productos sin gas, con gas y hot fill.
La velocidad de llenado es regulable en función del producto a tratar.
La configuración de la válvula la hace adecuada para el llenado de productos con pulpas y fibras, incluso en grandes dimensiones.
Velocidad
Llenadoras de 50 a 180 válvulas
de 10.000 a 36.000 b/hora en 1,5 l con CSD (13°C).
Esta es la configuración más completa, equipada con una válvula de contacto “multiproducto” extremamente flexible: se pueden tratar en la misma línea productos sin gas, con gas y hot fill.
La velocidad de llenado es regulable en función del producto a tratar.
La configuración de la válvula la hace adecuada para el llenado de productos con pulpas y fibras, incluso en grandes dimensiones.
Velocidad
Llenadoras de 50 a 180 válvulas
de 10.000 a 36.000 b/hora en 1,5 l con CSD (13°C).

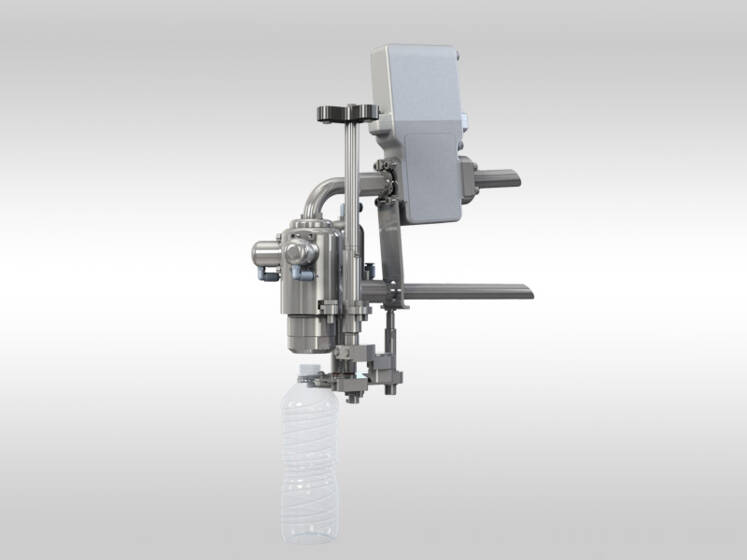

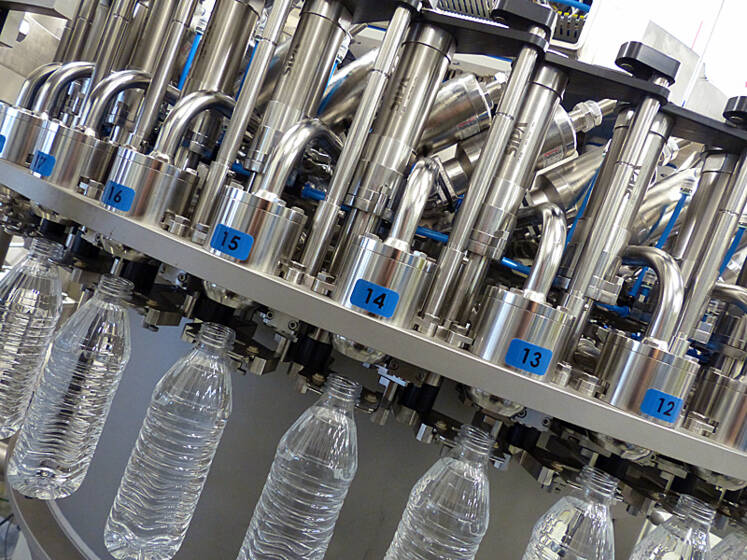

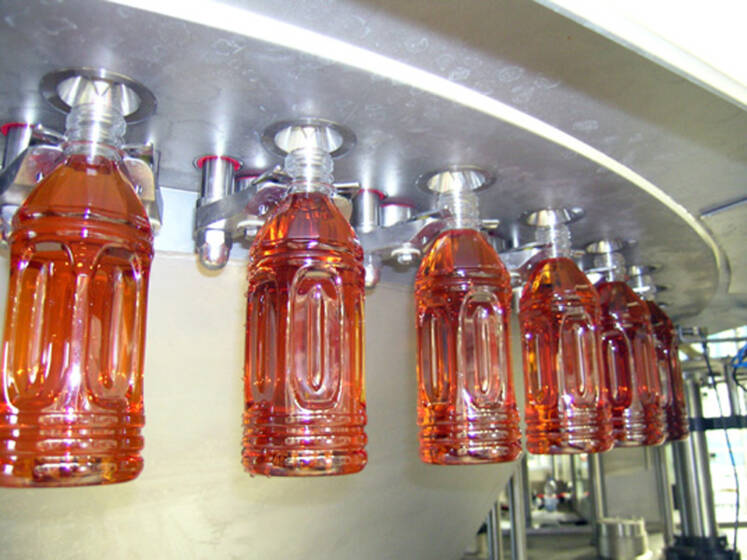

Es una llenadora electrónica volumétrica por gravedad para botellas de PET, equipada con válvula de llenado sin contacto entre válvula y botella sumamente simple, limpia y veloz, con una válvula de membrana que maneja la doble velocidad de llenado.
Esta solución garantiza gran caudal de llenado.
Resulta ideal para agua, leche, jugos homogeneizados y productos límpidos.
La máquina puede venir equipada con caudalímetro másico para el llenado de productos no conductivos (tales como aceite comestible o agua desmineralizada).
Velocidades
Llenadoras de 20 a 160 válvulas
de 8.000 a 60.000 b/hora en 1,5 l con agua sin gas (temp. ambiente).
Esta solución garantiza gran caudal de llenado.
Resulta ideal para agua, leche, jugos homogeneizados y productos límpidos.
La máquina puede venir equipada con caudalímetro másico para el llenado de productos no conductivos (tales como aceite comestible o agua desmineralizada).
Velocidades
Llenadoras de 20 a 160 válvulas
de 8.000 a 60.000 b/hora en 1,5 l con agua sin gas (temp. ambiente).

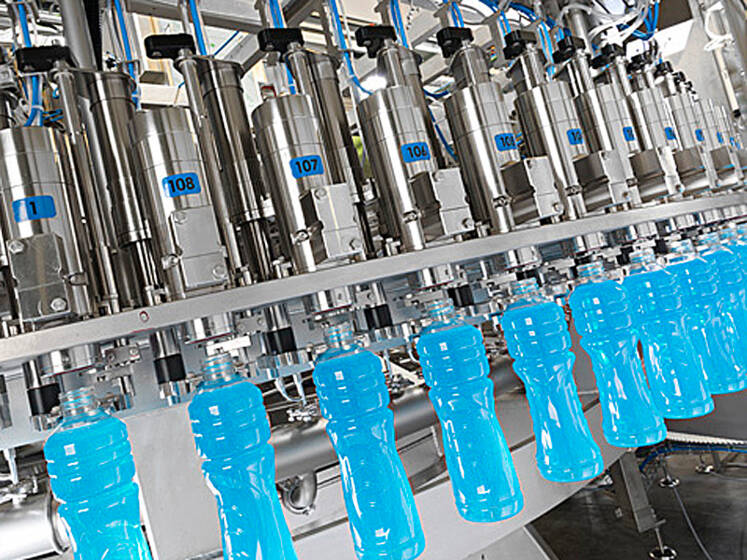

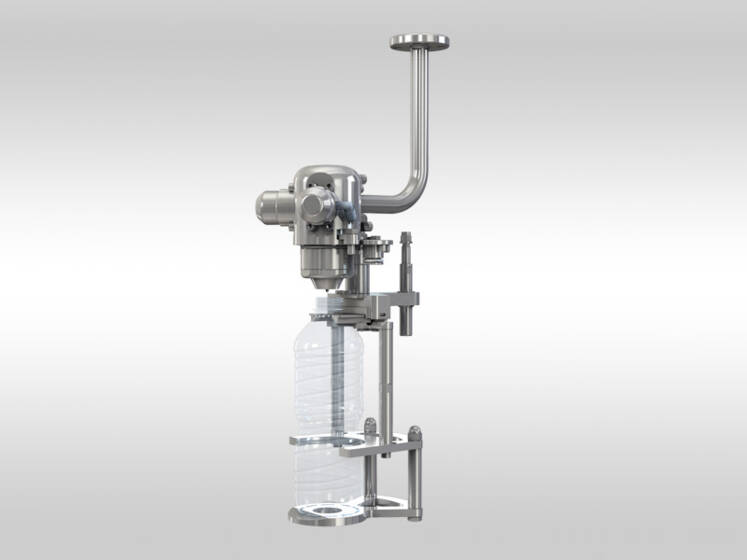

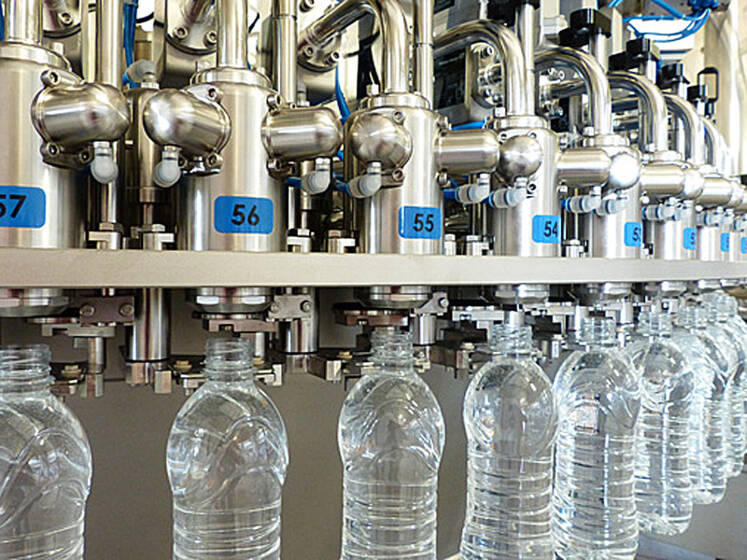

Es una llenadora electrónica volumétrica por gravedad para botellas de PET, equipada con válvula de llenado con obturador con contacto entre válvula y botella, y doble velocidad: se trata de una válvula sumamente versátil para llenado en caliente y en frío de productos límpidos o con pulpas (incluso de grandes dimensiones).
Esta solución garantiza una optimización del ciclo de llenado y del llenado “al ras de la boca”.
Velocidad
Llenadoras de 50 a 180 válvulas
de 10.000 a 42.000 b/hora en 1,5 l con jugo de fruta (85 °C).
Esta solución garantiza una optimización del ciclo de llenado y del llenado “al ras de la boca”.
Velocidad
Llenadoras de 50 a 180 válvulas
de 10.000 a 42.000 b/hora en 1,5 l con jugo de fruta (85 °C).

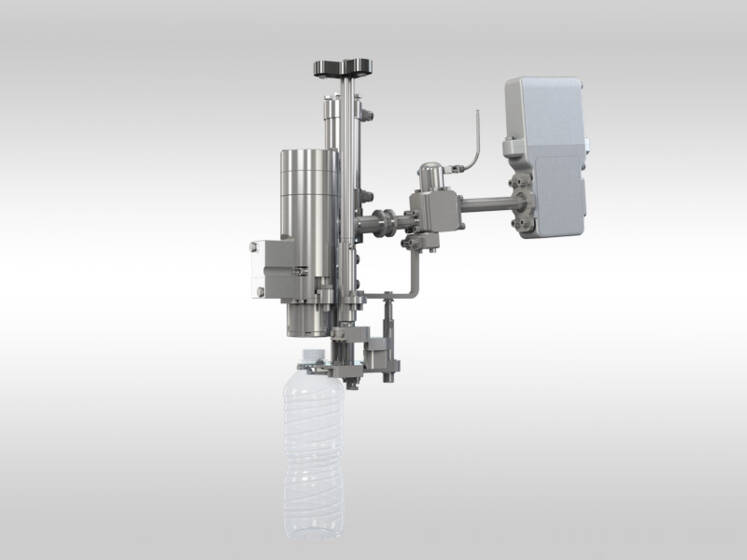

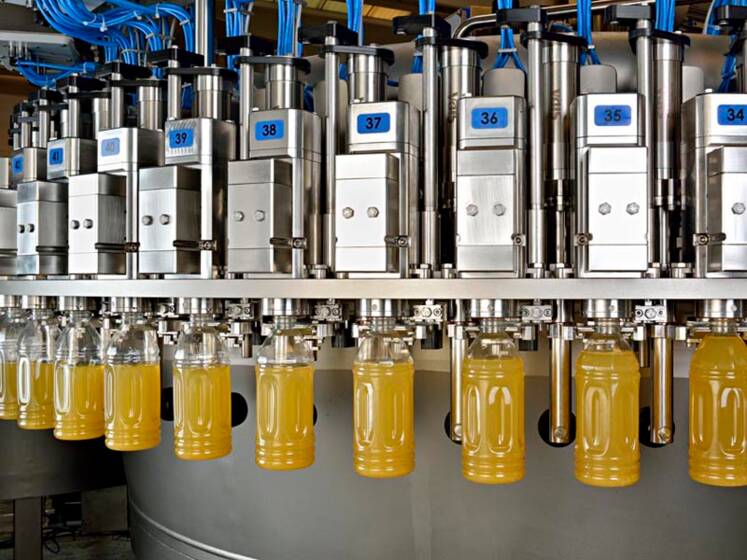

Es una llenadora electrónica volumétrica por gravedad para botellas de PET, equipada con válvula de llenado "sin contacto" de doble velocidad con obturador.
Diseñada para aplicaciones HF en configuración Ultra Clean.
Las características de limpieza de las válvulas y la configuración del monobloque hacen que sea particularmente adecuada para el llenado en frío y en caliente, de productos sensibles como jugos de fruta premium con pulpas (no homogenizados).
La configuración de la válvula la hace idónea para el llenado de productos con pulpas y fibras, incluso de grandes dimensiones.
Velocidad
Llenadoras de 20 a 180 válvulas
de 7.000 a 60.000 b/hora en 1,5 l con agua (temp. ambiente).
Diseñada para aplicaciones HF en configuración Ultra Clean.
Las características de limpieza de las válvulas y la configuración del monobloque hacen que sea particularmente adecuada para el llenado en frío y en caliente, de productos sensibles como jugos de fruta premium con pulpas (no homogenizados).
La configuración de la válvula la hace idónea para el llenado de productos con pulpas y fibras, incluso de grandes dimensiones.
Velocidad
Llenadoras de 20 a 180 válvulas
de 7.000 a 60.000 b/hora en 1,5 l con agua (temp. ambiente).

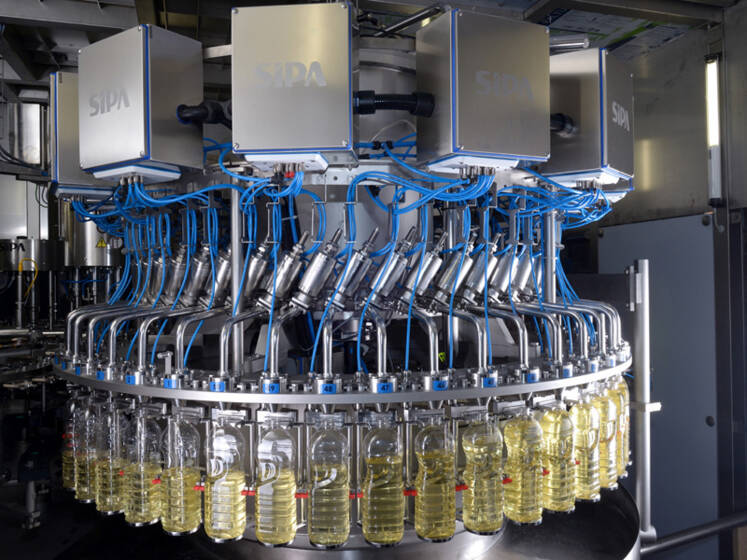

Llenadora por peso con válvula "sin contacto" extremadamente simple, higiénica y veloz, con una válvula de membrana de 3 posiciones con doble velocidad. Esta solución garantiza gran caudal de llenado, combinado con una elevada precisión y exactitud del contenido en botella.
La medición se lleva a cabo a través de una celda de carga.
Esta configuración es ideal para productos de alto valor agregado, tales como aceite comestible, leche, jugos homogeneizados, productos para el cuidado personal y de la casa.
Velocidad
Llenadora de 20 a 96 válvulas
de 6.000 a 36.000 b/hora en 1,5 l con aceite comestible.
La medición se lleva a cabo a través de una celda de carga.
Esta configuración es ideal para productos de alto valor agregado, tales como aceite comestible, leche, jugos homogeneizados, productos para el cuidado personal y de la casa.
Velocidad
Llenadora de 20 a 96 válvulas
de 6.000 a 36.000 b/hora en 1,5 l con aceite comestible.

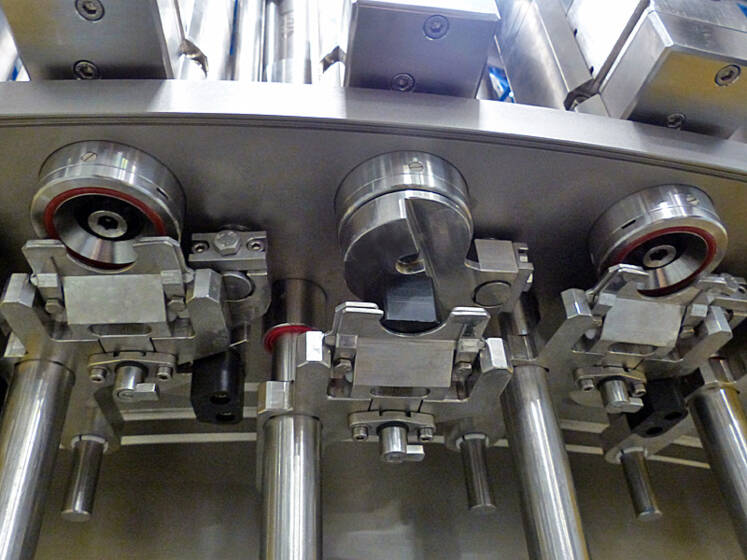

- La fase de limpieza resulta muy simple y activándose de forma totalmente automática por medio de un mando ubicado en el teclado de la comunicación: la máquina pasa al control electroneumático de todas las válvulas de interceptación. Durante el ciclo de sanitización, el líquido con circulación forzada a favor y en contracorriente, limpia el circuito de producto.
- Falsas botellas automáticas: gracias a la configuración de la válvula de llenado, ha sido posible fabricar un sistema de inserción/desinserción con mando electroneumático sumamente simple y funcional que garantiza la ausencia de contacto entre operador y máquina.
- Circuito preparado para CIP y SIP hasta 100°C.

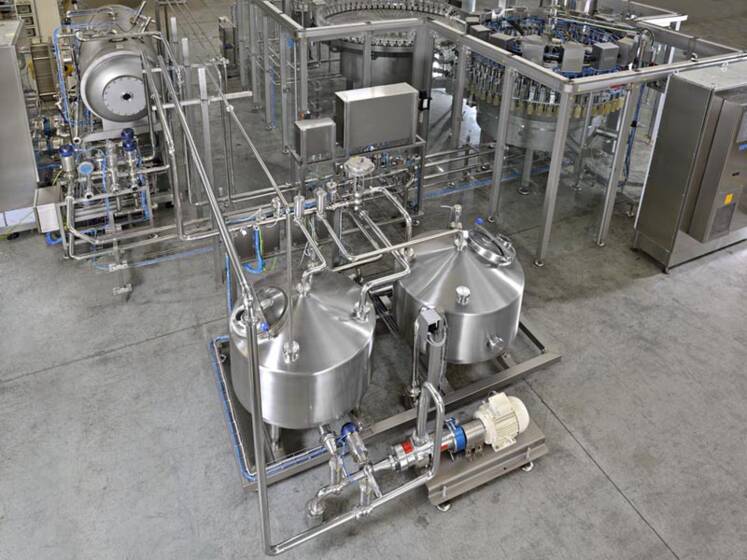

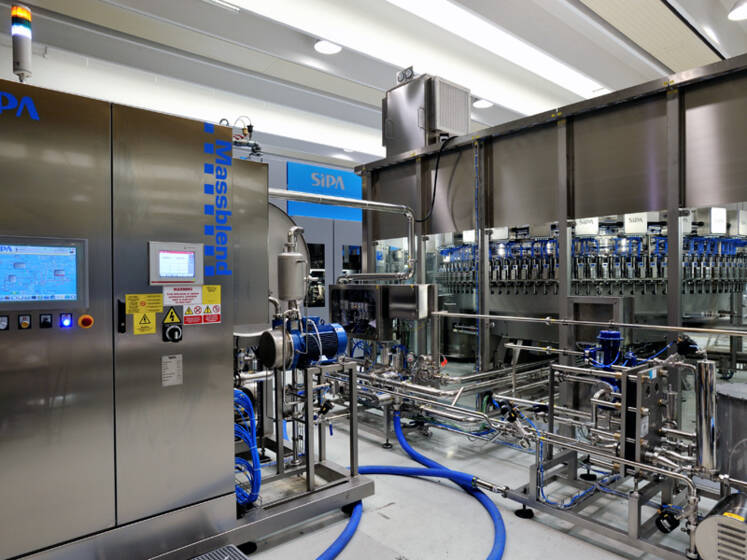

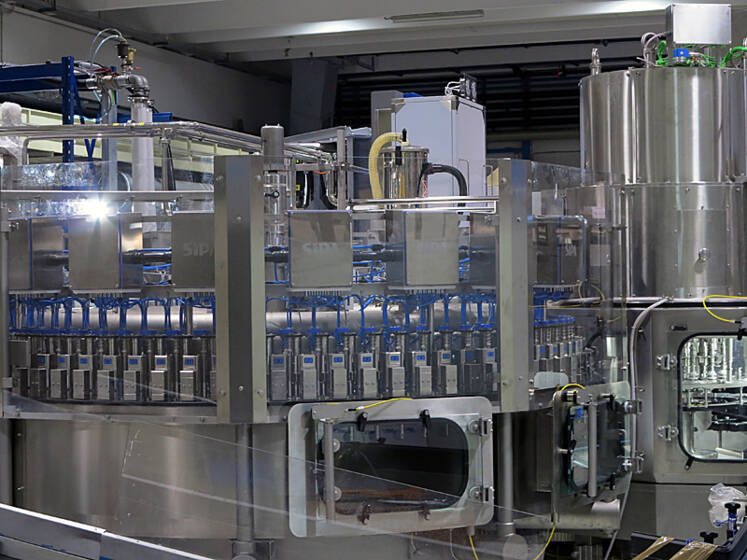

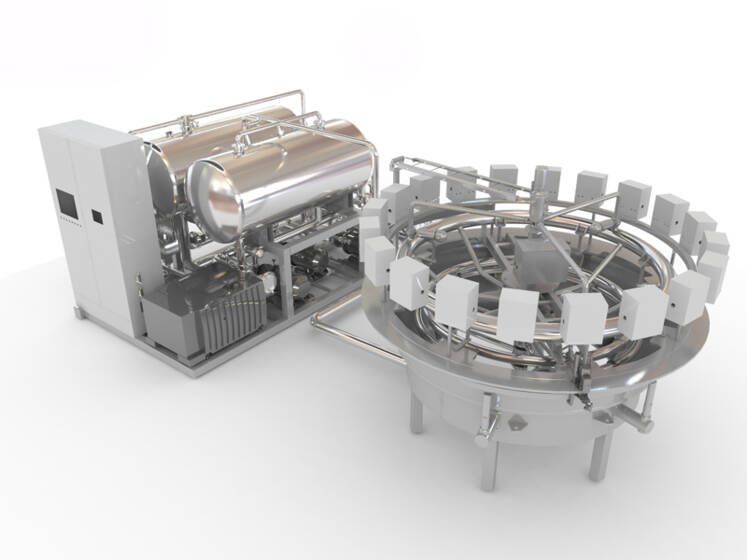

- Las llenadoras de la gama Flextronic C, para productos con gas, han sido diseñadas para ser fabricadas en versión Xfill: esto significa que se utiliza el tanque de acumulación del mixer o del carbonatador como tanque de producto de la llenadora, que entonces ya no necesita más un tanque central a bordo de la máquina.

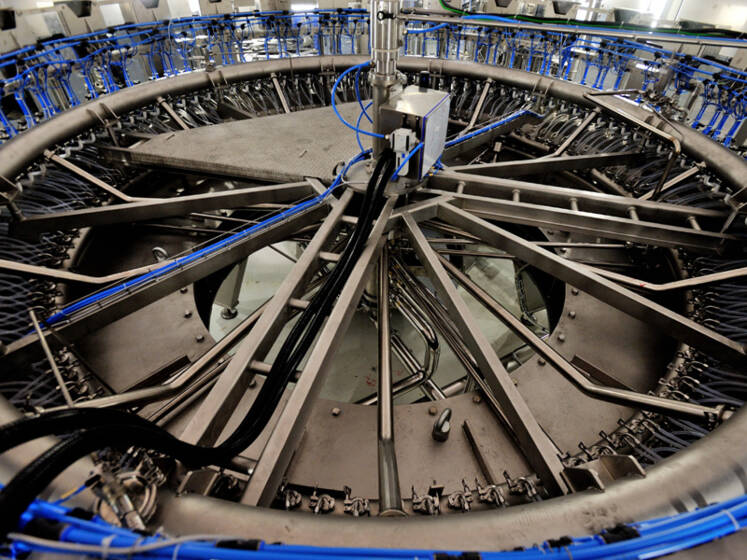

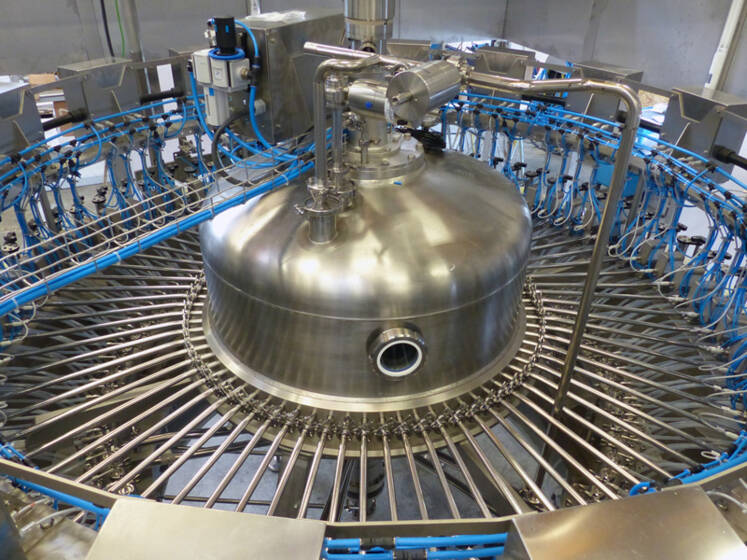

- Una bomba envía el producto a un colector anular para la correcta alimentación de las válvulas de llenado.
- Las principales ventajas de esta innovadora solución son:
- Reducción de la pérdida de producto < 100 lt (por cambio de producto)
- La integración entre la unidad de mezclado y la llenadora permite obtener un producto final de elevada calidad y estabilidad, con una consecuente mejora de todo el proceso de llenado.
- Reducción de los tiempos de cambio de producto: objetivo < a 15 min con enjuague con agua.
- Consumo eléctrico reducido gracias a un diseño “liviano”.
- Consumo reducido de anhídrido carbónico -10%.
- Reducción de la pérdida de producto en el circuito del snift <0,1%.
- Mejor rendimiento en la puesta en marcha de la llenadora, capaz de aumentar la eficiencia total del Sincro Bloc.
Materiales
Botellas de 0,125 a 3.000 ml de PET
Tipos
La plataforma ha sido diseñada para el llenado de botella de PET.
Modelos
Flextronic C
Flextronic S
Flextronic SC
Flextronic SE
Flextronic W
Velocidad
Llenadoras de 50 a 180 válvulas
la velocidad depende de la configuración de la válvula y del producto a llenar
Aplicaciones
La máquina resulta indicada para el llenado de bebidas carbonatadas (con y sin pulpas), agua mineral con gas, agua mineral sin gas, jugos límpidos y con pulpas (incluso en formatos grandes), bebida isotónica y sport drinks, productos sensibles (jugos ESL, leche fresca o micro filtrada, yogur para beber, etc.), cerveza, bebidas alcohólicas, aceite comestible, productos para el cuidado personal y de la casa.
