SFL para grandes formatos

Sopladoras lineales: la mejor solución de fabricación para envases de PET de gran tamaño

Las sopladoras lineales SFL BIG y SFL MAXI son máquinas diseñadas específicamente para la producción, a pequeña y mediana escala, de envases de gran tamaño. Pueden producir envases comprendidos entre un mínimo de 5 litros y un máximo de 25 litros, ya sean apilables, barriles, para HOD retornable/no retornables, con o sin manija, con un cuello de hasta 93 mm de diámetro.
También tenemos disponible la solución de inserción automática de manija dentro de los moldes de soplado.


CARACTERÍSTICAS PRINCIPALES

  • Inversión inicial contenida
  • Alta estandarización con otros modelos de la gama SFL
  • Instalación y puesta en marcha en plazos muy cortos (10 días)
  • Tecnológicamente a la vanguardia
  • Fácil de usar con un control total del proceso
  • Cambio de molde rápido (30 minutos)
  • Fácil acceso para el cambio de molde y mantenimiento
  • Lay-out muy compacto
SFL 1XL
SFL 1XL

Sopladoras para la producción de grandes formatos

PIDE INFORMACIÓN

Fases del proceso: principales características y ventajas

CARGA DE LAS PREFORMAS
  • Las preformas son descargadas a granel desde los octabin a la tolva
  • Se encuentra disponible, en forma opcional, un sistema volcador de preformas "soft drop"
  • Desde la tolva, un elevador de cinta toma las preformas y las coloca continuamente en un reordenador lineal
  • En el reordenador de preformas, dos rodillos que giran en sentido contrario, alinean las preformas por gravedad con el cuello hacia arriba

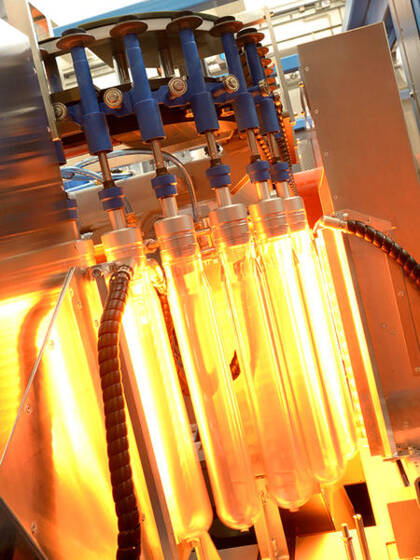

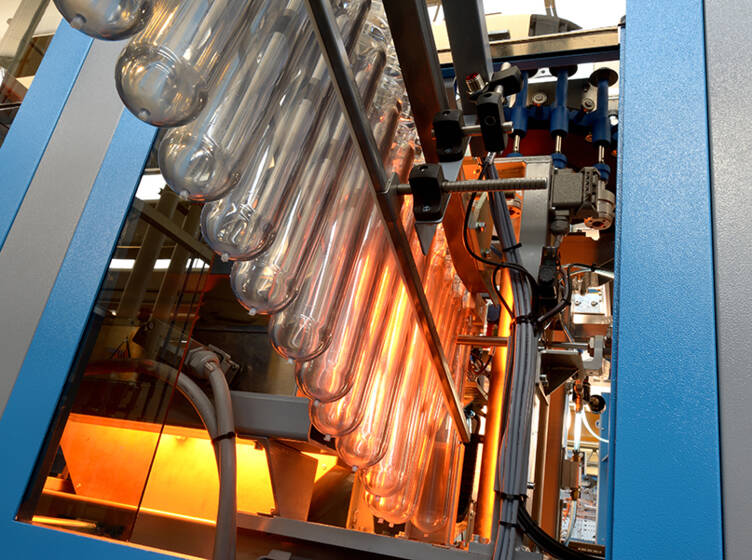

CALENTAMIENTO DE LAS PREFORMAS
  • Durante la fase de calentamiento, las preformas son constantemente giradas para lograr una distribución perfectamente simétrica del calor.
  • Los hornos son ventilados para evitar el riesgo de tener una temperatura excesivamente elevada en las paredes externas de las preformas.
  • La configuración estándar incluye dos hornos y, si fuera necesario, se podría instalar un tercer horno para aumentar el tiempo de calentamiento.
  • Las preformas transitan por delante de 16 lámparas infrarrojas por un lado y con espejos con ranuras verticales del otro lado.
  • Opcionalmente, se pueden montar lámparas de 45° o 90° en caso de adaptación a preformas especiales.

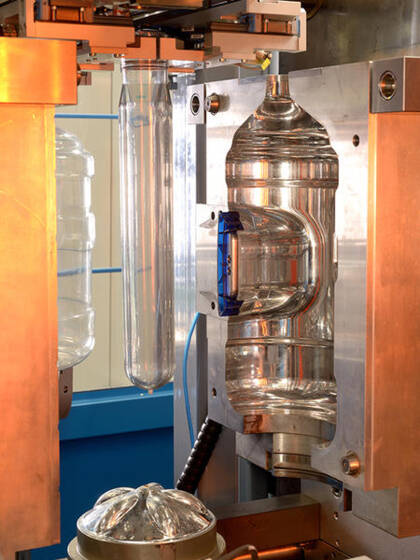

ESTIRADO-SOPLADO
  • La fase de estirado y soplado es realizada por una prensa de rodillera dotada de compensación mecánica.
  • El estiramiento axial de las preformas se realiza con varilla de estiramiento servo accionada capaz de ofrecer una elevada repetibilidad del proceso.
  • Cuando el envase está completamente formado, y el aire de soplado evacuado, el molde se abre y la botella es transferida a la cinta trasportadora mediante un sistema de transferencia lineal sincronizado electrónicamente con el movimiento de la prensa de soplado.

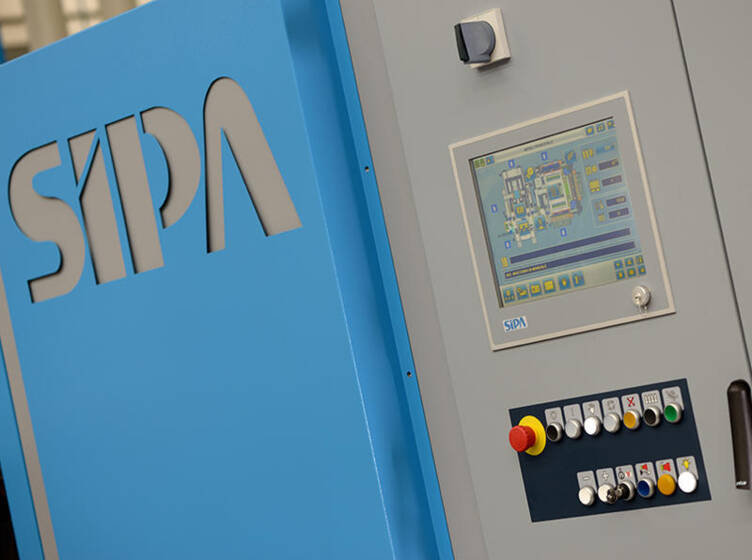

INTERFAZ OPERADOR
  • La automatización y el control de la sopladora es efectuada por Soft PC.
  • Una pantalla táctil con interfaz gráfica permite el acceso a todos los parámetros para el control de la sopladora, de los procesos de calentamiento y soplado, de las alarmas y de los correspondientes diagnósticos y estadísticas de producción.
  • Viene equipado también con una conexión por módem a SIPA ON LINE para el soporte técnico remoto a los clientes.

Materiales


PET

Tipos


  • Envases de grandes formatos
  • Mono uso
  • Reutilizables
  • Apilables
  • Con manija
  • Contraíbles para distribuidores de agua
  • Kegs

APLICACIONES

Las sopladoras SFL 1XL son indicadas para la producción de envases de gran tamaño para la industria del agua mineral, cerveza, aceite comestible, vino y productos químicos.

MODELOS CAV. SOPLADO MAX. FORMATO BOTELLA (L) MAX. PRODUCTIVIDAD (B/HORA)
SFL BIG 6 6 5 8.400
SFL BIG 4  4 12 5.600
SFL MAXI 3 3 15 3.000
SFL MAXI 2 2 20 2.000
SFL MAXI 1 1 25 1.000
