BIGFILL

Monobloque de llenado volumétrico por gravedad para envases de gran tamaño en PET

Bigfill es una llenadora electrónica volumétrica rotativa para el embotellado de productos líquidos sin gas en botellas de PET de grandes dimensiones. La máquina ha sido optimizada para el desplazamiento y llenado de grandes formatos (hasta 20 l).

CARACTERÍSTICAS PRINCIPALES

  • Válvula sin contacto con la botella.
  • Elevado caudal y modulación de la velocidad para facilitar el llenado de grandes formatos.
  • Gran precisión de producto embotellado.
  • Válvula extremamente simple y de fácil limpieza.
  • Inserción/desinserción automática de falsas botellas.
  • Válvulas completamente fabricadas en acero inox AISI 316.
Bigfill
BIGFILL

llenadora electrónica volumétrica por gravedad para grandes formatos

Bigfill (másicos)
BIGFILL (MÁSICOS)

llenadora electrónica volumétrica por gravedad para grandes formatos, con caudalímetro másico para productos de baja conductividad

Principales características y ventajas

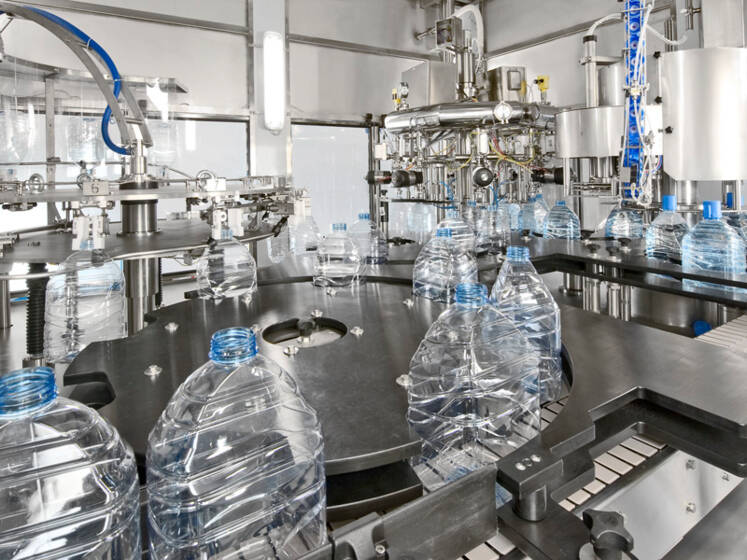

CARACTERISTICAS GENERALES
CARACTERISTICAS GENERALES - 2

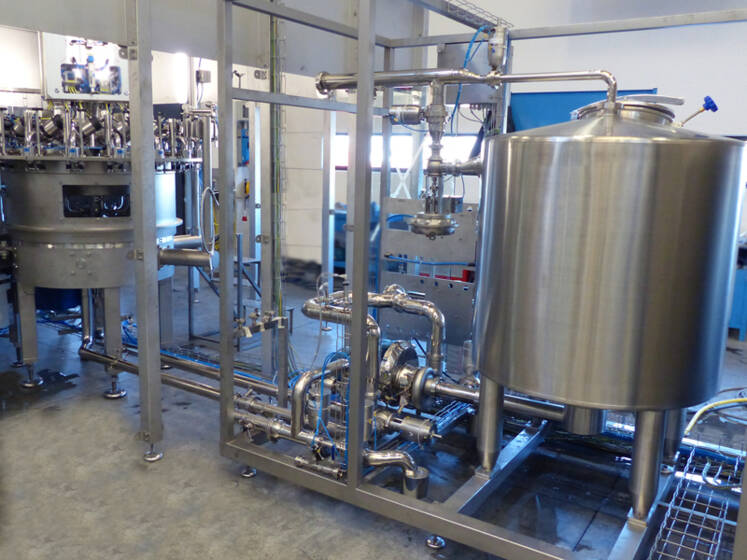

  • Tanque exterior.
  • Válvula con caudalímetro magnético para la definición del contenido en botella.
  • Diseñada para el llenado de grandes formatos (desde 3 hasta 20l).
  • Sin boquilla de llenado.
  • Durante el llenado, la botella es mantenida en posición mediante una pinza mecánica.
  • Dentro del monobloque las botellas llenas de más de 5 l son trasladadas por el fondo.
  • Simple gestión operativa a través de la selección de los distintos formatos directamente desde el panel operador.
  • Cabina con control de contaminación y esterilización de tapas, disponible de manera opcional para aumentar los estándares de higiene.
  • Puede venir equipada con aislador microbiológico, minimizando el ambiente de llenado entorno al envase.

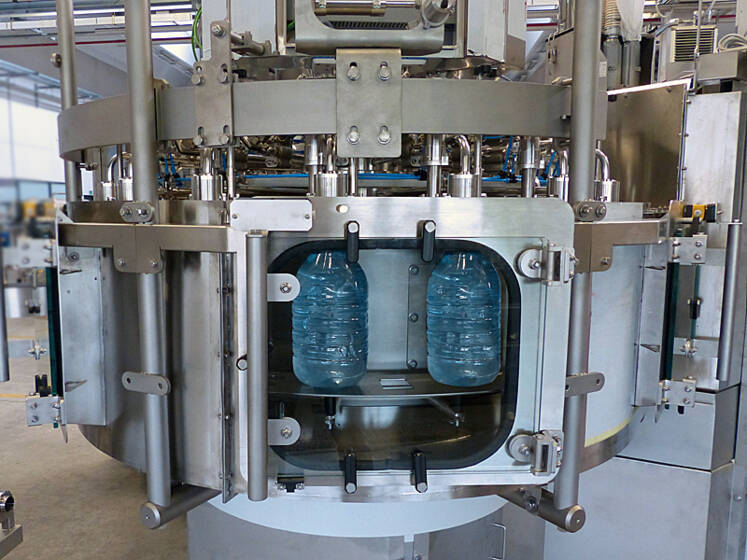

VENTAJAS
VENTAJAS - 2

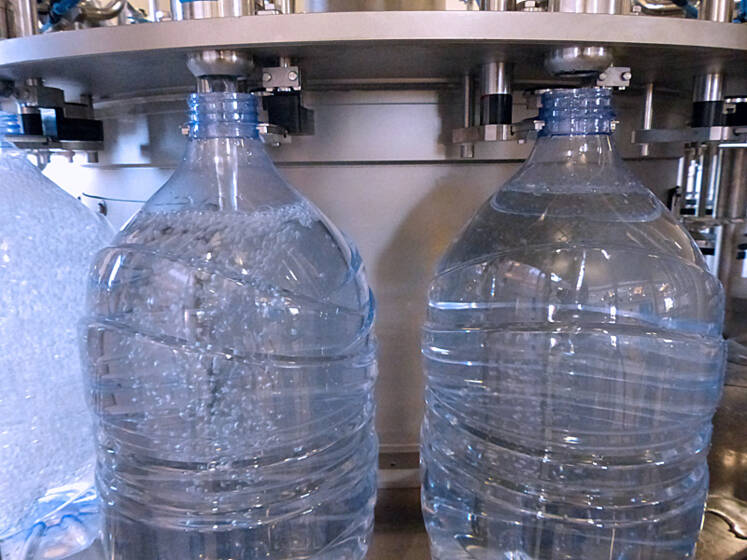

  • Llenado sumamente limpio: ningún contacto entre válvula y botella.
  • Elevada velocidad de llenado.
  • Elevada precisión de contenido.
  • El aire de la botella no queda en contacto con el circuito de alimentación de producto.
  • Inserción automática de falsas botellas.
  • Todas las partes en contacto con el producto son de acero Aisi 316L.
  • Acceso simplificado para el mantenimiento de la motorización y del colector.
  • Gestión de los componentes electro/neumáticos de última generación por PC industrial.

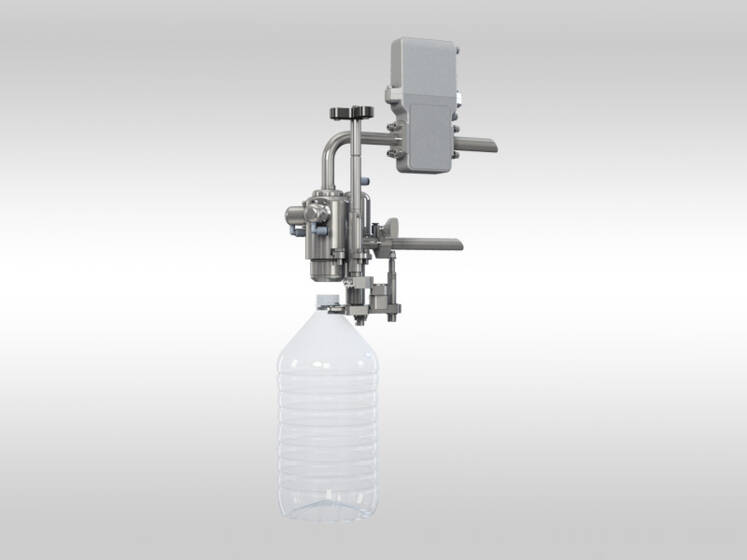

VALVULA DE LLENADO
VALVULA DE LLENADO - 2

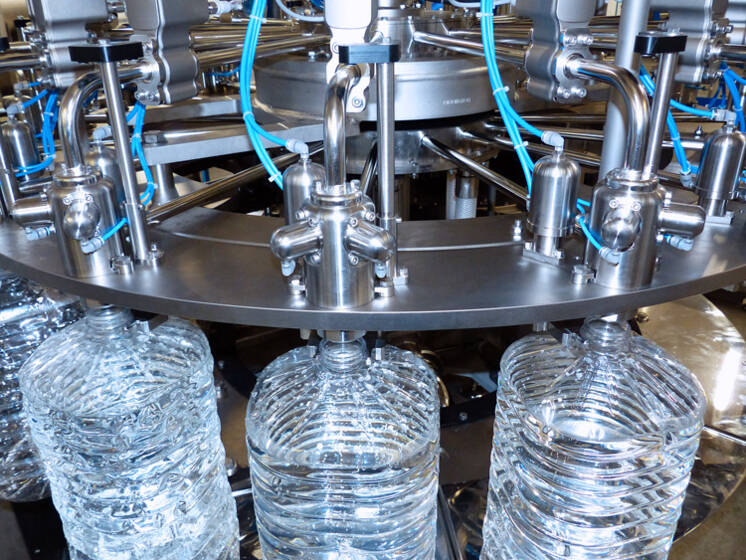

  • Válvula de membrana con 3 posiciones y parcialización del caudal.
  • Válvula electrónica con llenado sin contacto de tipo volumétrico regulado mediante un caudalímetro magnético. La fase de parcialización que precede al cierre final asegura una elevada precisión de la cantidad de líquido dosificado en la botella.
  • Disponible también en versión con caudalímetro másico,ideal para productos viscosos o de baja conductividad, como el aceite comestible, agua desmineralizada, etc.
  • La boquilla con amplia área de pasaje, ha sido diseñada para erogar el máximo caudal a través de la boca de la botella, minimizando la turbulencia del producto

HIGIENE
  • La extremada facilidad de limpieza es uno de los elementos más importantes de esta válvula, caracterizada por tener un número limitado de componentes y de elementos en movimiento.
  • La fase de limpieza resulta muy simple y es realizada completamente en automático mediante un mando ubicado en el teclado de comunicación: el ciclo logra que la solución bañe con flujos con circulación forzada, todas las zonas internas de la llenadora.

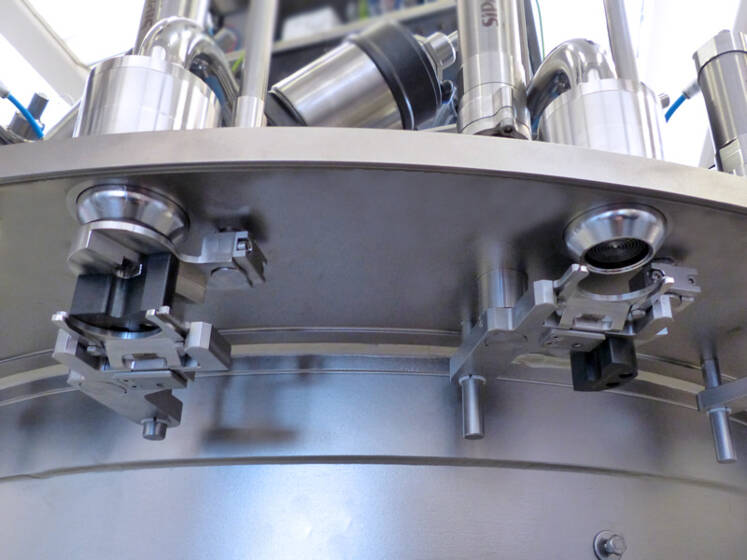

  • Falsas botellas automáticas: gracias a la configuración de la válvula de llenado, ha sido posible fabricar un sistema de inserción/desinserción con mando electroneumático sumamente simple y funcional que garantiza la ausencia de contacto entre operador y máquina.
  • Circuito preparado para CIP y SIP hasta 100°C.

Materiales


Llenado de botellas de PET

Tipos


Máquina dedicada a los grandes formatos hasta 20 L

Modelos


Bigfill
Bigfill – opción con caudalímetros másicos

Velocidad


Llenadoras de 12 a 36 válvulas
de 2.800 a 18.000 b/hora en 5 l con agua.

APLICACIONES

La máquina resulta adecuada para el llenado de: agua mineral sin gas, agua desmineralizada y aceite comestible.
